电容型湿度传感器规格书

CAPACITIVE HUMIDITY SENSOR SPECIFICATIONS

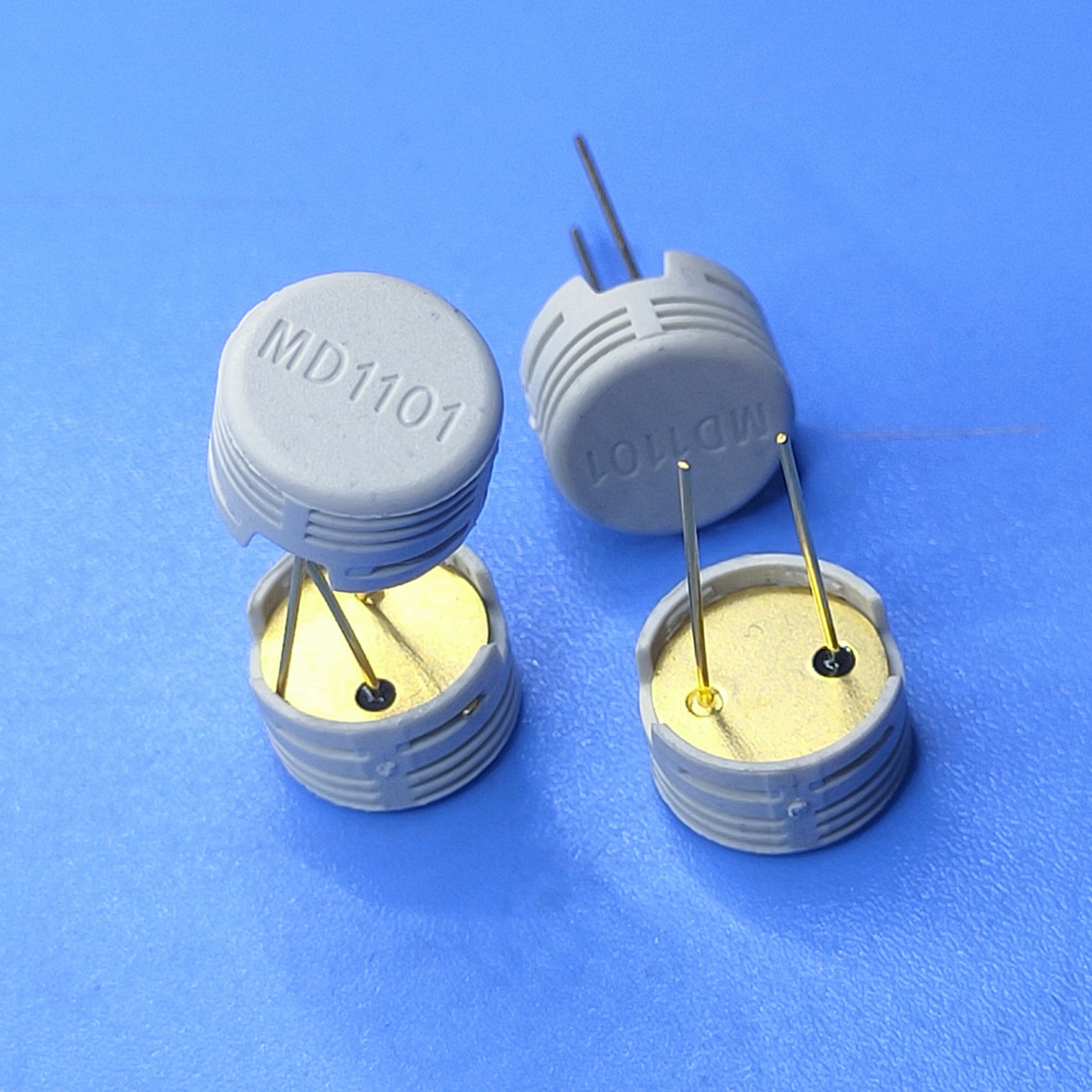

  型号： MD1101 /（MD1101LF）

一、原理&简述  DESCRIPTION

MD1101/（MD1101LF）型电容型湿敏元件基于平行板电容器原理，空气中水分子浓度的影响敏感材料的介电常数，因而元件的电容值随在相对湿度的变化而变化，即△C∝λ*△%RH ，其中λ为常数，通过测量电容的变化（△C）即可检测空气中相对湿度的变化（△%RH） 。

本产品采用独特的固态聚合物敏感材料，及薄膜微电子工艺，具有灵敏度高，品质因素好，响应迅速，测量范围宽等特点。基座及器件基板采用耐腐蚀，耐高温的金属材料，元件表面涂覆具有专利的纳米保护层，可有效地提高产品的耐高温，耐高湿，耐灰尘，抗污染能力强，可用于各类对性能，批量，价格等有要求的工业，民用的相对湿度测量的使用场所。

二、特性 FEATURES

    i、与HUMIRE的HS1101可完全互换（全量程在误差±3%RH范围内，可直接互换，无需再次标定）

     ii、脱湿迅速（在经过长期凝露状态下，可迅速恢复）

     iii、适合各类电子自动焊接制程（可应用于波峰焊，SMT再流焊，耐水洗工艺）*

     iv、高可靠性及长期稳定性

     v、适合线性电压或频率输出，易于数据处理及计算

     vi、响应迅速

     vii、适合各类环境湿度测量系统，兼容进口产品

              备注：* 按技术指引，在规定的温度范围及条件下进行焊接及清洗

三、 应用APPLICATIONS

※ 除湿机、加湿机、冷藏柜，中央空调等制冷及干燥行业

※ 冰箱，洗衣机，干衣机，微波炉，烤箱，红酒柜等家电设备

※ 复印机，打印机等办公设备及场所

※ 工业过程控制（气体含水量，湿度检测，露点检测等）

※ 温湿度计，环境，气象，农业等行业

四、技术参数  Specifications

4.1  最大额定值  Maximum Rating     (在ta=25℃下，或指定条件下）

五、可靠性参数    可以承受符合MIL STD750规定的各项指1、焊接热冲击与可焊性  Solder heat and solderability

   波峰焊260℃ +45°C去离子水洗

Wave soldering at 260℃ +DI water clean at 45°C

2、高温高湿环境下的寿命    High Temperature/Humidity Operating Life

  93%RH/60°C for 1000 hours

3、低湿储存寿命     Low humidity storage life

     RH<10%<23°C     1000 hours

3、机械冲击      Mechanical shock

1500g，5blows，3directions

4、80°C环境温度下抗水浸入测试  时间：160Hours

Resistance to immersion in water at ambient temperature and 80°C-160 hours

5、震动试验   Vibration-Variable（F=100-2000Hz）,fixed（F=35Hz）

6、抗酸碱及有机化合物 可以抵抗75000ppm的酸气如含氮化合物、氯乙醇

Resistance to acid vapors at 75000ppm for nitric and chlorhydric acids

可以抵抗一些家用器具、汽车及消耗器具产生的化学物质

Resistance to many chemicals linked with home appliances/automotive or consumer applications

7、盐雾试验 符合MIL STD 750/Method 1041/96 Hours

Salt Atmosphere MIL STD750/Method 1041/96 hours

8、温度冲击  循环Temperature Cycling   -40°C/+70°C

六、使用注意事项

1、本产品为ESD敏感器件，（所有微小电容均为ESD敏感部件），焊接时需要带防静电手环，本产品可耐短时人体及常规设备低电压静电冲击，仍然建议取放及焊接时做好防静电措施，以免器件受损。

2、如采用波峰焊接温度建议低于260度，10S，手工焊接时，烙铁温度350度以下，采用低温焊锡，时间在8S以内。

3、本产品兼容国外同类型产品，在误差范围（±3%RH范围内）可直接替换同型号产品，但本司建议所有电容型湿度传感器，其电容值非常小，容易受到PCB分布电容以及IC（类似NE555，运放）引脚分布电容的影响，建议产品在使用前，为达到测量精度，通过硬件（电位器等）或软件进行标定，以消除误差。

4、有关应用电路可向厂家索取指南，厂家不保证所有电路及参数完全符合需方要求。
