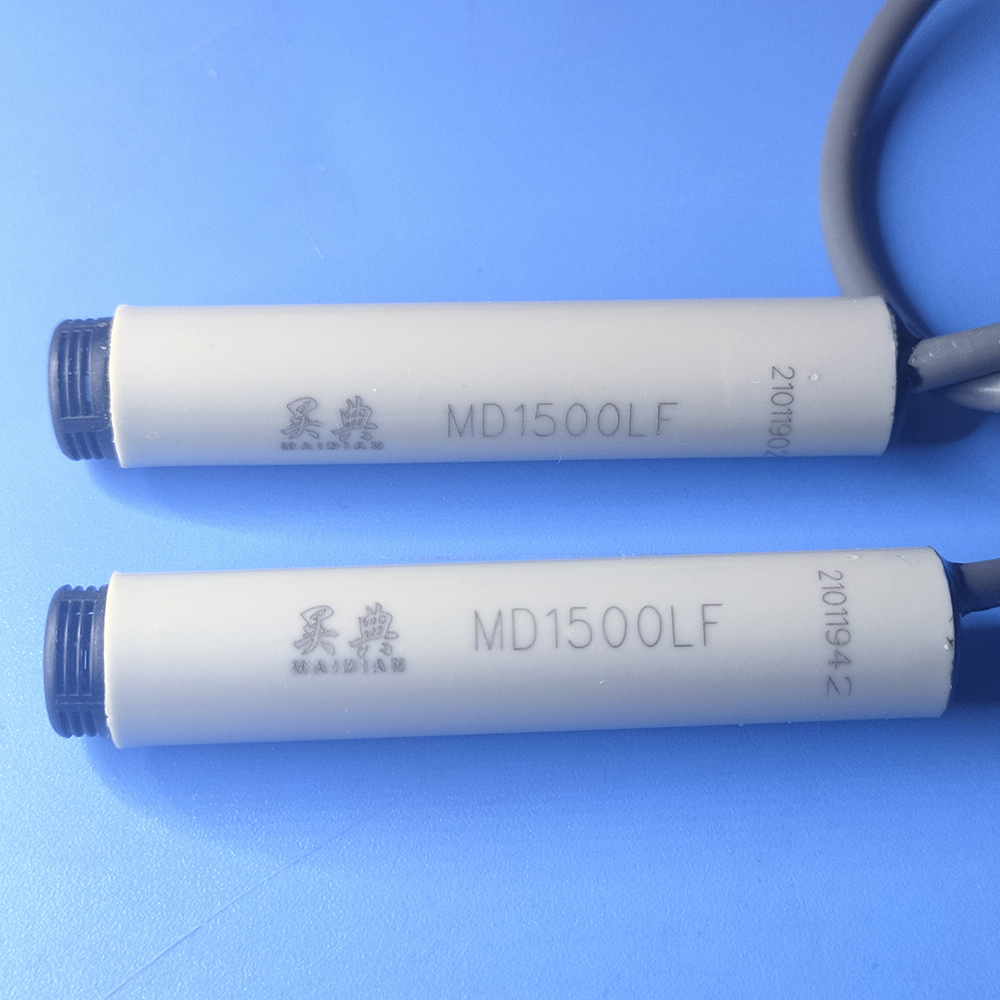

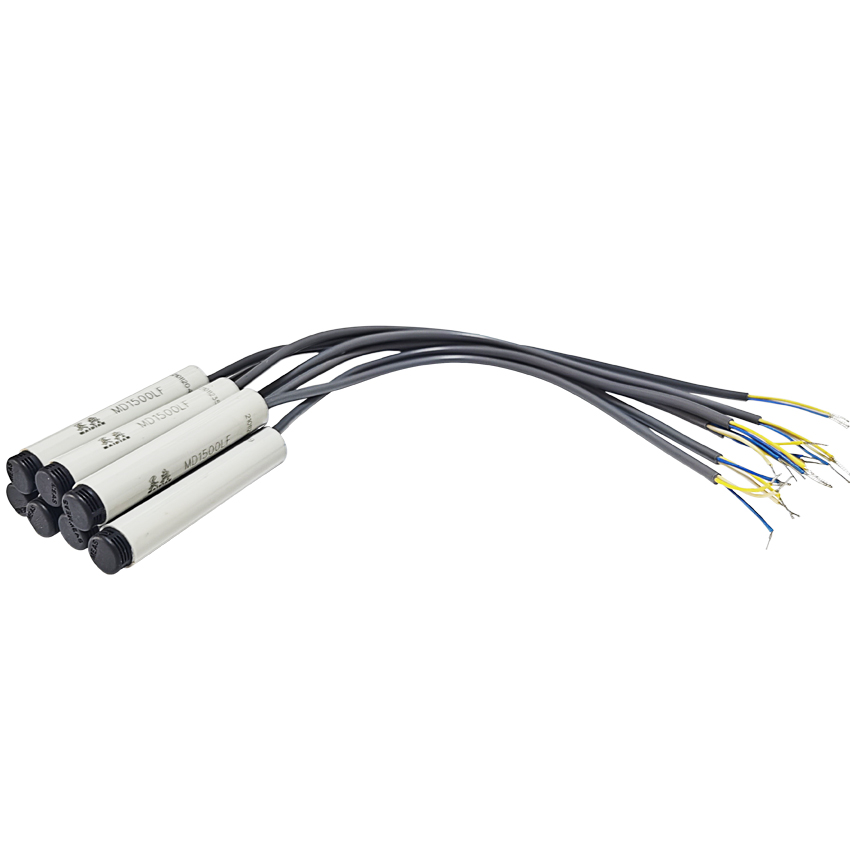

MD1500LF 湿度传感器使用说明
MD1500LF是专门适用于需要精度可靠检测湿度的用户。它的特点是有很小的易于安装的接头,便于安装。由于它是线性的电压输出湿度检测模块。因此能直接与微控制器相接。
一、主要特点
● 尺寸小
● 浸水无影响
● 互换性好
● 可靠性高,漂移小
● 在5VDC供电时,0-100%RH典型输出1-3.6VDC
● 二点标定
● 极低温度的依赖性
● 稳压5VDC供电
二、湿度传感器的特点
● 在长时间处于饱和状态后快速脱湿
● 专利固态聚合物结构
● 响应时间短
三、最大额定参数
参数 | 符号 | 参考值 | 单位 |
存储温度 | Tstg | -30-70 | ℃ |
供电电压(峰值) | Vs | 5.25 | VDC |
湿度工作范围 | RH | 0-100 | %RH |
温度工作范围 | Ta | -30-80 | ℃ |
四、测试环境和电压输出(Vs=5v)
●MD1500LF适用于20%-95%RH环境测试,超过这个范围将不会MD1500LF的稳定性造成影响。
RH% | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
Vout V | 1.26 | 1.52 | 1.78 | 2.04 | 2.3 | 2.56 | 2.82 | 3.08 | 3.34 |
直径:11.5MM
总长:29.5CM,线长:24CM

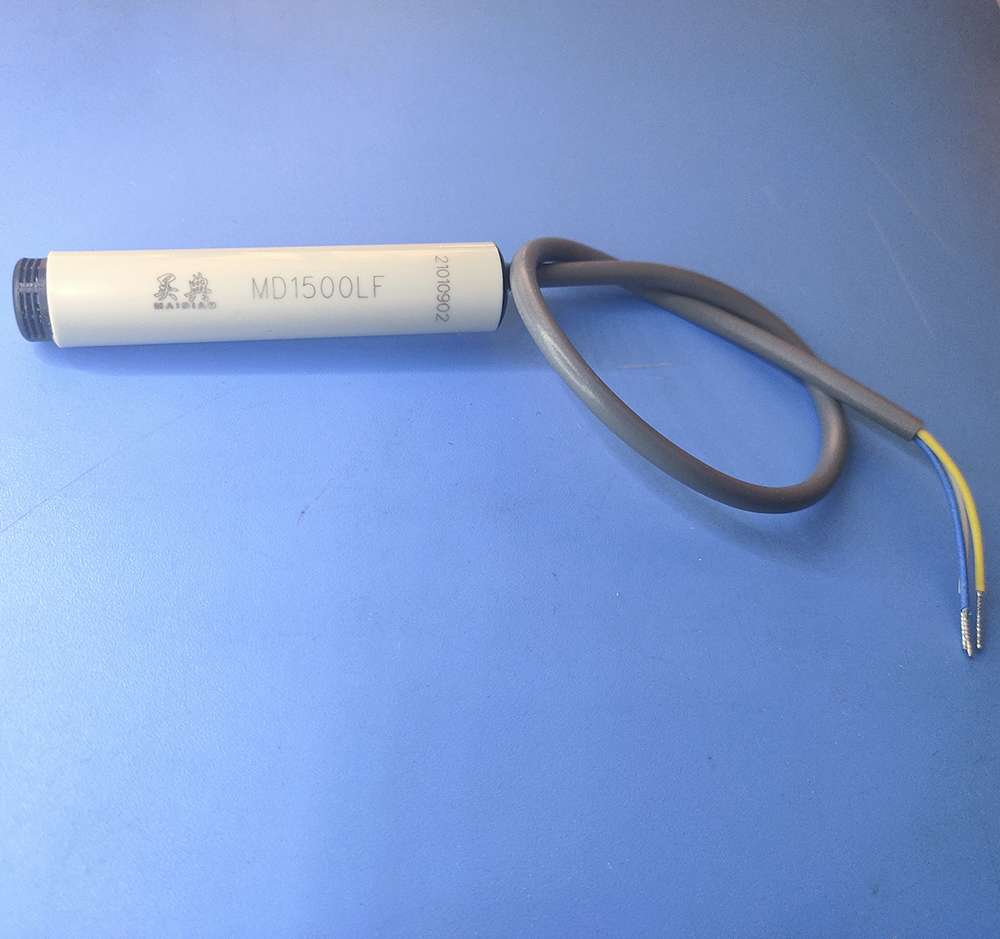

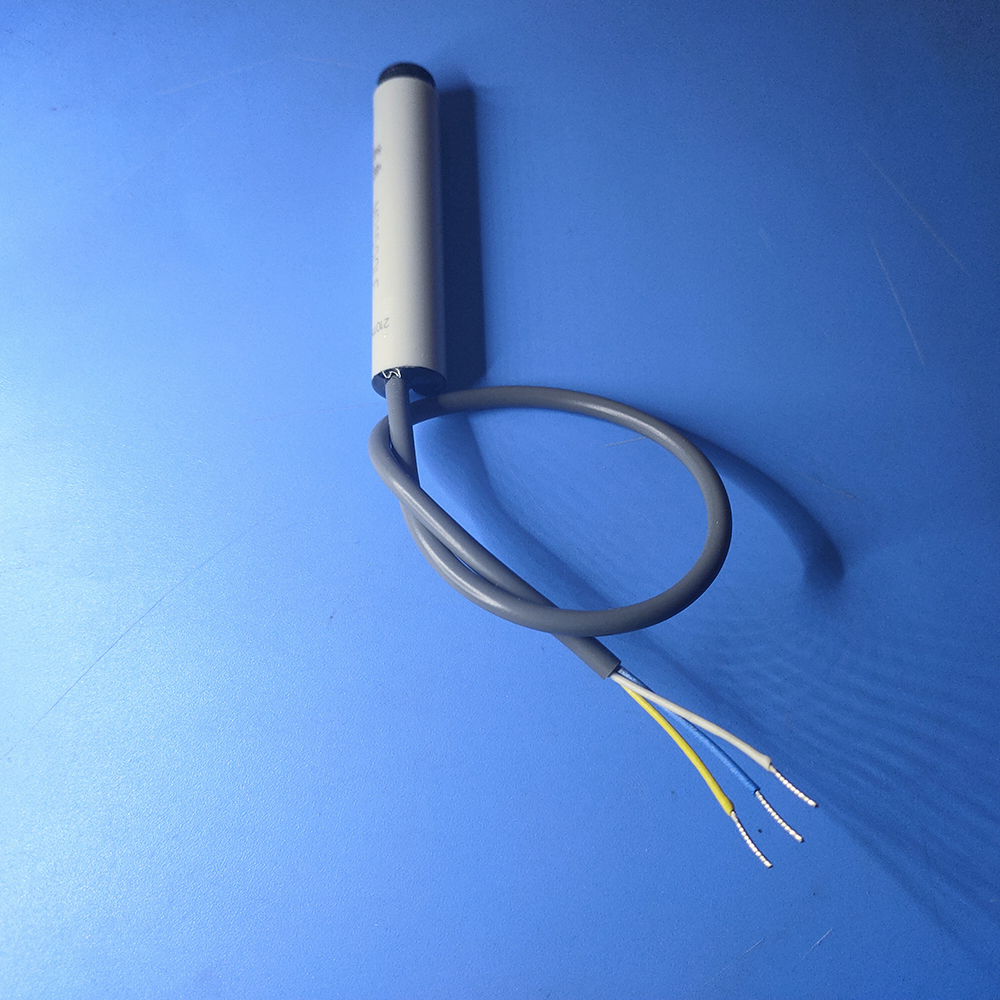

三线接法:白线--接地, 蓝线--正5V, 黄线--输出1~3.6V
